水电“主要”的预埋资料：

1、材料报验

2、工序报验单（每次报验都要，参见监理资料部分）

3、基础防雷接地检验批 + 接地简图 + 隐蔽报验

4、每一层的避雷引下线检验批资料。

5、每一层的电线管（含消防报警）预埋报验 + 隐蔽报验

6、如果有防水套管预埋，也要报隐蔽资料。

预埋阶段，主要是电气资料，后期资料中其它资料（给排水、消防、通风等）安装时再报。

工程质量包括建筑工程质量和安装工程质量，在水电施工中，预埋质量的好坏，直接影响到安装质量。因此，施工中必须十分重视预埋质量的控制。

一、安装工程施工应加强与土建工程的配合

1．熟悉图纸，搞好图纸会审。安装施工人员接到施工图纸后应认真熟悉图纸，了解水电安装工程的功能、土建结构、施工进度计划和施工方法，与土建施工人员共同搞好图纸会审。对图纸上设计不周全的地方、与土建施工矛盾的部位应在会审时向设计人员提出，对需要土建配合的地方也应提出商议，为今后施工作好准备。

2．把握时间，搞好与土建配合。每一项工程都是多工种、多工序、多人员的交叉施工作业。要做好预埋工作，首先要把握时间，即按水电图和土建图要求了解水电预埋的内容、建筑结构的情况、预埋体的位置，根据多工种各工序的性质分析出最佳预埋时间，合理安排、交叉作业。只有及时准确做好预埋工作，才能保证安装工作的顺利进行；否则，将会造成破坏建筑结构等严重后果。

二、加强给排水管道预埋质量管理

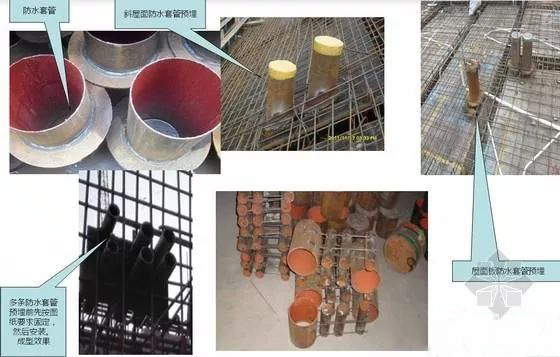

1．穿墙、板或屋顶套管均应采用防水套管，套管标准按S312要求，穿墙套管必须在土建钢筋绑扎到套管高度时预埋。套管周围用钢筋加固，并用电焊固定，防止浇砼时移位；楼面套管在模板支撑后埋设，坐标位置以下一层套管为基准，埋设前先用线锤对准下一层套管中心，然后用铁钉自上向下打通模板，铁钉位置就是上一层套管中心，套管高度应高于楼面标准粉刷层厚度2厘米，这样可以保证以后管道安装的垂直度和防止楼面从套管中渗水。

2．埋地排水管道的坡度、支礅的设置应符合设计和规范要求，并用水泥砂浆固定。回填土时，派专人看管，以防损坏，影响施工质量；所有立管口及时进行封堵，避免建筑垃圾掉入管内影响排水效果。

3．对埋地给排水镀锌管镀锌破损部位及丝口外露部分应进行防腐处理。

三、加强电气预埋质量管理

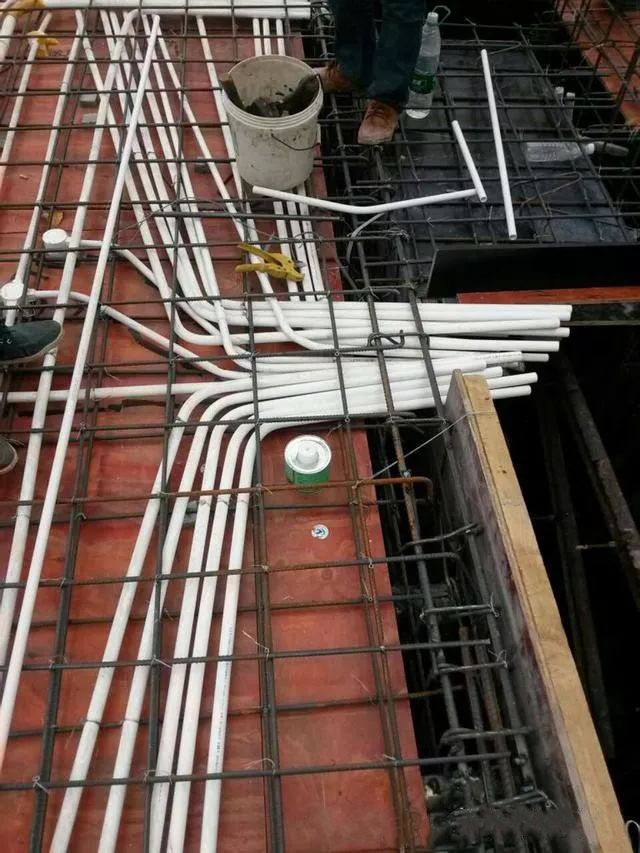

1．电线管道都采取暗敷设，在砼墙或板中，电线管道预埋应按设计要求，计算好开关、插座的标高、位置等；在轻质墙上电线管预埋时必须用切割机沿电线管走向切割，管槽深度根据管径大小而定，而且在电线管安装后用水泥砂浆分层埋实；管道安装后，两头用胶布封死，以防垃圾掉进管子，在穿线时破坏绝缘层而影响安装质量。

2．由于经圈梁直接进电箱的管道较多，为了使电箱内管道安装整洁美观，施工前可根据工程情况加工几只模子，模子尺寸、管径大小、数量多少，视实际情况而定。模子在圈梁制模时固定在电箱预留孔位置，电线管依次插入模子短管里。电箱开孔严禁用气、电切割开孔，应用开孔机开孔。

3．电线管弯曲半径应符合规范要求，埋地或楼板内管子弯曲半径是管径的10倍，墙内管子弯曲半径是管径的6倍。施工时用弯管机或专用工具施工。

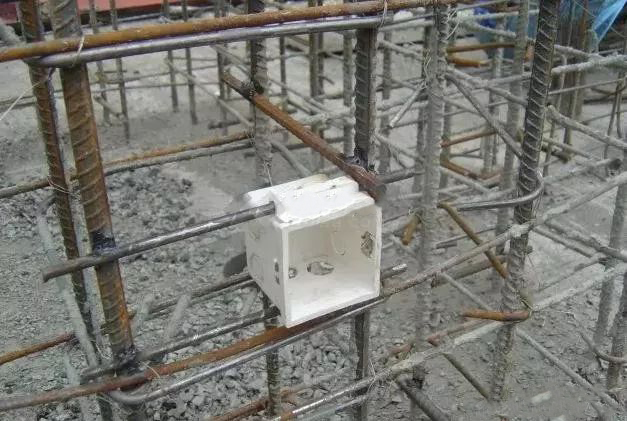

4．配电箱、接线盒预埋必须在土建粉刷厚度标准定好后进行，横平竖直，外边与粉刷面齐平，这样可以保证面板安装时紧扣墙面。为了使标高误差在允许范围内，在找准第一口接线盒标高后，其他接线盒用尼龙水平管来控制。

5．防雷接地一般采用基础钢筋和柱头钢筋，搭接长度和焊接长度应符合规定要求。但应注意基础外留有不少于两个用cbl2镀锌圆钢或∠40×4镀锌扁铁作备用接地，若测试接地电阻值达不到要求，备用接地可作补充。

DN15,DN20,DN25是外径。四分管和六分管的直径

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管径

2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
